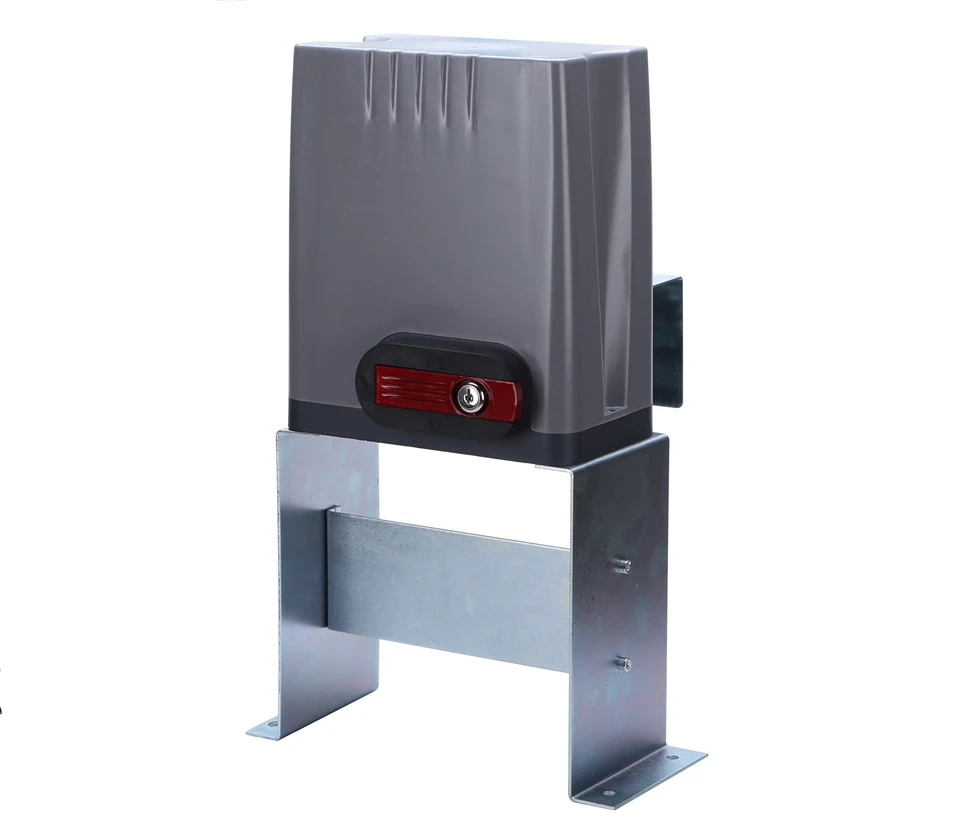

· De DKC500ACL/DKC800ACL automatiseringsset voor schuifpoorten is geschikt voor het aandrijven van de openings- en sluitbeweging van poorten tot 600 kg, 800 kg in gewicht, tot een lengte van 8 m. (De standaardset bevat een ketting van 6 meter. Als de poortlengte groter is dan 5,5 meter, overweeg dan om de lengte van de ketting te verlengen.)
· De beweging van de poort wordt bereikt doordat het roterende uitgaande tandwiel van de poortopener de ketting aandrijft die aan de bewegende poort is bevestigd.
· Bij de poortopener moet u één keer op de afstandsbediening drukken om te openen en nogmaals om te sluiten. Dit is een veiligheidsvoorziening die een veilige werking garandeert.
· De poortopener zelf moet binnen privé-eigendom worden gemonteerd, nooit buiten de perceelsgrens.
Onderdelen List
PkunstLijst (standaardconfiguratie)
|
Nee. |
Afbeelding |
Naam |
Hoeveelheid |
|
1 |
|
Motor |
1 |
|
2 |
|
Handmatige ontgrendelingstoetsen |
2 |
|
3 |
|
Afstandsbedieningen |
2 |
|
4 |
|
Doos met montageaccessoires |
1 |
|
4-1 |
|
Tandwieldeksel |
1 |
|
4-2 |
|
Ketting (inclusief 2 kettingschakels) |
6m |
|
4-3 |
|
Trekstang |
2 |
|
4-4 |
|
Vierkante schroef |
4 |
|
4-5 |
|
Ronde schroef |
4 |
|
4-6 |
|
Deurverbindingsplaat |
2 |
|
4-7 |
|
Horizontale montageplaat |
1 |
|
4-8 |
|
Verticale montageplaat |
2 |
|
4-9 |
|
Ankerbouten M8 |
4 |
|
4-10 |
|
Magnetische eindschakelaar stop |
2 |
|
|
Magneten |
2 |
|
|
|
Zeskantbout M6X65 |
4 |
|
|
|
Moer M8 |
4 |
|
|
|
Platte sluitring φ8 |
2 |
|
|
|
Veerringen φ8 |
2 |
|
|
4-11 |
|
Binnenzeskantbout M6X20 |
4 |
|
4-12 |
|
Zeskantbout M8X40 |
4 |
|
4-13 |
|
Moer M6 |
16 |
|
Moer M8 |
16 |
||
|
4-14 |
|
Platte sluitring φ6 |
16 |
|
Platte sluitring φ8 |
16 |
||
|
4-15 |
|
Veerringen φ6 |
16 |
|
Veerringen φ8 |
12 |
Opmerking: Extra platte ringen en veerringen zijn reserveonderdelen.
Populaire tags: joytech nieuwe ac schuifpoortopener dkc500acl kettingaandrijving fabrikant gemaakt in china ce rosh, China joytech nieuwe ac schuifpoortopener dkc500acl kettingaandrijving fabrikant gemaakt in china ce rosh fabrikanten, leveranciers, fabriek
TechnischParameters
|
Model |
DKC500ACL |
DKC800ACL |
|
Voeding |
110VAC/60Hz |
|
|
Motorvermogen |
280W |
380W |
|
Poortbewegingssnelheid |
13m/min |
|
|
Maximaal laadgewicht |
600KG |
800KG |
|
Afstandsbediening afstand |
Groter dan of gelijk aan 30 m |
|
|
Afstandsbedieningsmodus |
Modus met één knop |
|
|
Eindschakelaar |
Magnetische eindschakelaar |
|
|
Werkgeluid |
Minder dan of gelijk aan 56dB |
Minder dan of gelijk aan 58dB |
|
Werkende plicht |
S2, 20min |
|
|
Opname van maximaal afstandsbedieningen |
Standaard besturingskaart: 25; Intelligente besturingskaart: 40 |
|
|
Frequentie op afstand |
433,92 MHz |
|
|
Werktemperatuur |
-20 graden - +70 graad |
|
|
Pakket gewicht |
16,42 kg |
16,5 kg |
